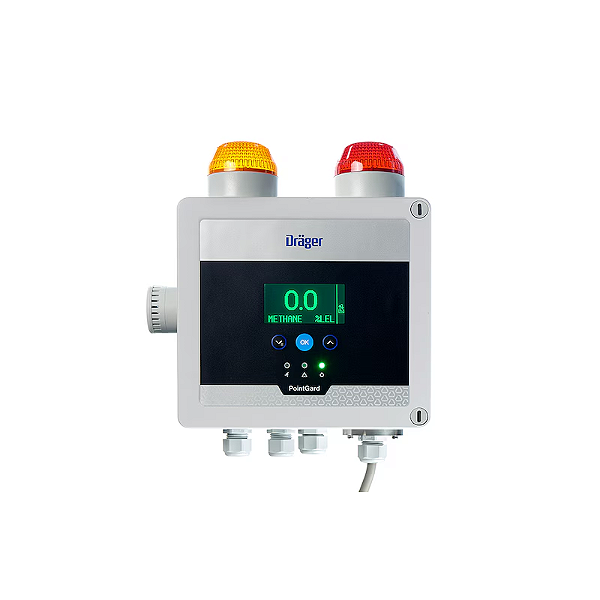

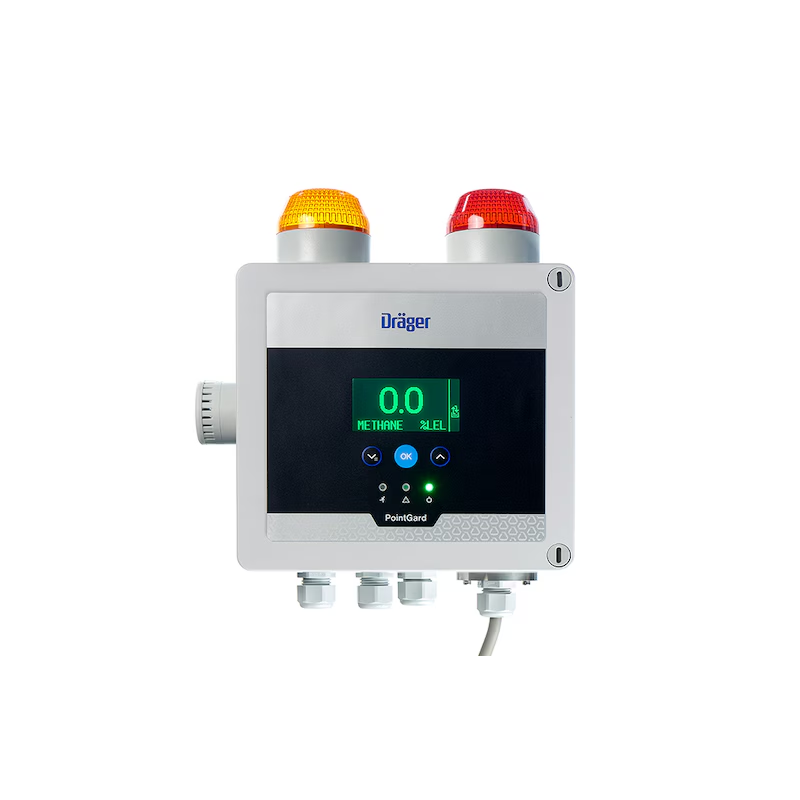

Dräger PointGard 3700

Dräger PointGard 3700 - Detectores de gases inflamáveis

- sistema detecção gases completo 1 canal
- Monitora gases ou vapores combustíveis ar ambiente
- Usa sensor infravermelho Dräger PIR 7000 de alto desempenho
- Sensor de monitoramento remoto de até 30 metros de distância

Características

O Dräger PointGard 3700 é um sistema de detecção de gases de 1 canal completo para a medição de gases ou vapores combustíveis em ar ambiente. Em seu invólucro robusto, embora compacto, com a classe de proteção IP66, você terá todo o equipamento de alarme necessário.

Completo

O PointGard 3700 é a solução ideal para todos aqueles que precisam de um sistema de detecção de gases, mas não querem passar pelo incômodo de montar todos os componentes necessários. Ele contém a função de medição de um transmissor, a função de avaliação de um controlador e o equipamento de alarme necessário, como luzes intermitentes e sirenes. As versões CA do PointGard 3700 podem ser operadas com plugues de rede elétrica opcionais em qualquer tomada padrão. Para o posicionamento ideal, o PointGard 3700 e o sensor podem ser montados separados um do outro. Isso permite que o PointGard 3700 com seus equipamentos de alarme e visor seja montado na altura dos olhos, enquanto o sensor pode ser colocado o mais próximo possível do local de medição. O comprimento máximo da ligação entre o PointGard 3700 e o sensor é de 30 m. O sensor Dräger PIR 7000 vem com o nosso PointGard 3700, que é ideal para uso em áreas perigosas. Além disso, os acessórios hospitalares apropriados estão disponíveis para uso em tubos e fossos de ventilação.

A aplicação

Utilize o PointGard 3700 em locais em que as concentrações de gases precisem ser monitoradas localmente. Uma aplicação típica é a medição de gases e vapores inflamáveis em salas não ventiladas ou fechadas. Para isso, o PointGard 3700 é instalado fora da sala, na entrada, e o sensor, na sala onde a substância é monitorada. Dessa forma, você recebe informações sobre a concentração de gases antes de entrar na sala. Se os limites de alarme forem excedidos, o PointGard avisa você com seus dispositivos de alarme integrados. Também é possível acionar a ventilação automática, de modo que a concentração seja diminuída e a sala possa ser acessada novamente sem perigo.

A tecnologia de medição

Dentro do PointGard 3700, você encontrará os eletrônicos testados de nosso Dräger Polytron 8700. Além disso, seu sensor, nosso Dräger PIR 7000, é compatível com SIL2 e foi cuidadosamente testado para adequação. Esse transmissor infravermelho com componentes ópticos de 4 feixes de dupla compensação é caracterizado pela excelente qualidade de medição e extrema estabilidade em longo prazo. Ele detecta contaminação do sistema óptico e alerta em tempo hábil antes que a medição caia, de modo que o operador possa remover a contaminação. O uso de curvas de absorção específicas de gases permite que a substância-alvo seja trocada sem subsequente recalibração. Dependendo das condições locais, o intervalo de calibração pode ser de até um ano. Com esse sensor, o PointGard 3700 é capaz de medir uma ampla faixa de gases e vapores de hidrocarbonetos explosivos em uma faixa de 0-100% de LEL (limite inferior de explosão). O Dräger PIR 7000 permite a medição contínua sob condições atmosféricas em uma faixa de temperatura de -40 °C a +77 °C.

O equipamento de alarme integrado

O PointGard 3700 inclui alarmes visuais e sonoros. As luzes intermitentes brilhantes e duradouras avisam sobre o perigo a partir de uma distância em laranja (pré-alarme) e vermelho (alarme principal). Se tiver de ser feita uma distinção entre condições seguras e não seguras, existem combinações em verde (seguras) e vermelho (não seguras) ou verde (seguras) e azul (não seguras). A sirene integrada possui uma pressão sonora de 85 a 100 dB. Ela tem sido selecionada para uso industrial em ambientes com muito ruído. Você pode diminuir o volume para ambientes com menos ruído, por exemplo, em laboratórios.

A alimentação elétrica

O PointGard 3700 possui uma alimentação de 120... 230 VCA/24 VCC. Você também pode solicitá-lo com cabo de alimentação e plugue específico do país como uma opção. Se a alimentação de 24 VCC local já estiver disponível, uma opção sem unidade de alimentação elétrica também está disponível.

A operabilidade

O valor medido, o nome do gás e a unidade de medição são permanentemente exibidos no visor. Se necessário, o histórico de concentração dos últimos 15 minutos também pode ser mostrado. O visor possui retroiluminação em vermelho ou verde para garantir a legibilidade mesmo em condições de baixa iluminação. As cores são ajustáveis por meio de um interruptor deslizante dentro do equipamento. Abaixo do visor, estão três LEDs de status em verde (operacional), amarelo (erro) e vermelho (alarme). Todas as configurações do PointGard 3700 são feitas por meio de um menu protegido por senha. O controle de três botões permite a rápida navegação pelos itens do menu. Faixa de medição e limites de alarme já são definidos com os valores usuais semelhantes à parte. Eles também podem ser ajustados a qualquer momento.

As interfaces

Além dos meios de alarmes integrados, o PointGard 3700 também possui relés de contato seco. Isso permite a comutação automática. Os relés estão disponíveis para A1, A2 e falhas. Além disso, um contato de comutação externa, por exemplo, ao indicar uma falha de contato das máquinas vizinhas, pode ser lido e, assim, a luz verde (status seguro) no PointGard 3700 pode ser desligada. Para integração a sistemas de alto níveis (sistemas de visualização, sistemas de aquisição de dados, PLCs, sistemas de alerta de vazamento de gás central), pode-se utilizar a interface 4-20 mA analógica de acordo com NE 43. A comunicação HART® permite sincronizar as configurações com o Dräger REGARD 3000 ou Dräger REGARD 7000 conectado. Ademais, o acesso remoto é possível via HART®, utilizando o Software Dräger PolySoft ou outro HART® HHT.
