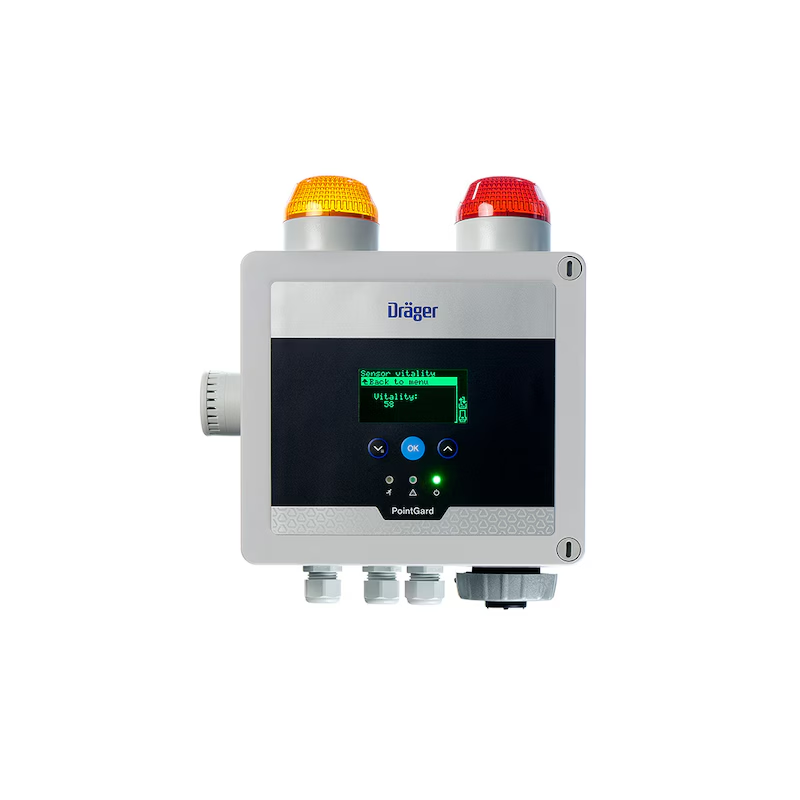

Dräger PointGard 3100

Dräger PointGard 3100 - Detectores de oxigênio e gases tóxicos

- sistema completo detecção de gases de 1 canal
- Monitora gases tóxicos ou oxigênio no ar ambiente
- Emprega um DrägerSensor eletroquímico de alto desempenho plug-and-play
- Carcaça robusta, compacta com proteção IP66

Características

O Dräger PointGard 3100 é um sistema de detecção de gases de 1 canal completo para a medição de gases tóxicos ou oxigênio em ar ambiente. Em seu invólucro robusto, embora compacto, com a classe de proteção IP66, você terá todo o equipamento de alarme necessário.

Completo

O PointGard 3100 é a solução ideal para todos aqueles que precisam de um sistema de detecção de gases, mas não querem passar pelo incômodo de montar todos os componentes necessários. Ele contém a função de medição de um transmissor, a função de avaliação de um controlador e o equipamento de alarme necessário, como luzes intermitentes e sirenes. As versões CA do PointGard 3100 podem ser operadas com plugues de alimentação opcionais em qualquer tomada padrão. Se o local de medição não for adequado para a montagem do PointGard, você pode remover o sensor integrado e colocá-lo a até 30 metros de distância, utilizando os acessórios remotos correspondentes. Além disso, os acessórios apropriados também estão disponíveis para uso em tubos e fossos de ventilação.

A aplicação

Utilize o PointGard 3100 em locais em que as concentrações de gases precisem ser monitoradas localmente. Uma aplicação típica é a medição de gases nocivos em salas não ventiladas ou fechadas. Para isso, o PointGard 3100 é instalado fora da sala, na entrada, e o sensor, na sala onde a substância é monitorada. Dessa forma, você recebe informações sobre a concentração de gases antes de entrar na sala. Se os limites de alarme forem excedidos, o PointGard avisa você com seus dispositivos de alarme integrados. Também é possível acionar a ventilação automática, de modo que a concentração seja diminuída e a sala possa ser acessada novamente sem perigo. Em caso de monitoramento de oxigênio, a ventilação continuará até que uma concentração suficientemente alta estivesse presente novamente.

A tecnologia de medição

Dentro do PointGard 3100, você encontrará a eletrônica testada de nosso Dräger Polytron 8100. Nossos DrägerSensors eletroquímicos são usados para a medição. Eles são caracterizados por uma longa vida útil e estabilidade de longo prazo. Com os diversos sensores que podem ser usados no PointGard 3100, mais de 100 gases tóxicos podem ser medidos. Os DrägerSensors permitem a medição contínua, mesmo diante das condições mais difíceis. A maioria dos DrägerSensors suportam uma ampla faixa de temperatura, entre -40 °C a +65 °C.

O equipamento de alarme integrado

O PointGard 3100 inclui alarmes visuais e sonoros. As luzes intermitentes brilhantes e duradouras avisam sobre o perigo a partir de uma distância em laranja (pré-alarme) e vermelho (alarme principal). Se houver distinção entre condições seguras e não seguras, existem combinações em verde (seguras) e vermelho (não seguras) ou verde (seguras) e azul (não seguras). A sirene integrada possui uma pressão sonora de 85 a 105 dB. Ela foi selecionada para uso industrial em ambientes com muito ruído. Você pode diminuir o volume para ambientes com menos ruído, por exemplo, em laboratórios.

A alimentação elétrica

O PointGard 3100 possui uma alimentação de 120... 230 VAC/24 VDC. Você também pode solicitá-lo com cabo de alimentação e plugue específico do país. Se a alimentação de 24 VDC local já estiver disponível, uma opção sem unidade de alimentação elétrica também está disponível.

A operabilidade

O valor medido, o nome do gás e a unidade de medição são permanentemente exibidos no visor. Se necessário, o histórico de concentração dos últimos 15 minutos também pode ser mostrada. O visor possui retroiluminação em vermelho ou verde para garantir a legibilidade mesmo em condições de baixa iluminação. As cores podem ser definidas por um dip switch dentro do equipamento. Abaixo do visor, estão três LEDs de status em verde (operacional), amarelo (erro) e vermelho (alarme). Todas as configurações do PointGard 3100 são feitas por meio de um menu protegido por senha. O controle de três botões permite a rápida navegação pelos itens do menu. Faixa de medição e limites de alarme já são definidos com os valores usuais após plugar o sensor. Eles podem ser ajustados a qualquer momento.

As interfaces

Além dos meios de alarmes integrados, o PointGard 3100 também possui relés de contato seco. Isso permite comutação automática. Os relés estão disponíveis para A1, A2 e falhas. Além disso, esta comutação externa, por exemplo, ao indicar uma falha de contato das máquinas vizinhas, pode ser lido e, assim, a luz verde (status seguro) no PointGard 3100 pode ser desligada. Para integração a sistemas de alto nível (sistemas de visualização, sistemas de aquisição de dados, PLCs, sistema de alerta de vazamento de gás central), pode-se utilizar a interface 4-20 mA analógica de acordo com NE 43. A comunicação HART® permite sincronizar as configurações com o Dräger REGARD 3000 ou Dräger REGARD 7000 conectado. Ademais, o acesso remoto é possível via HART®, utilizando o Software Dräger PolySoft ou outro HART® HHT.
