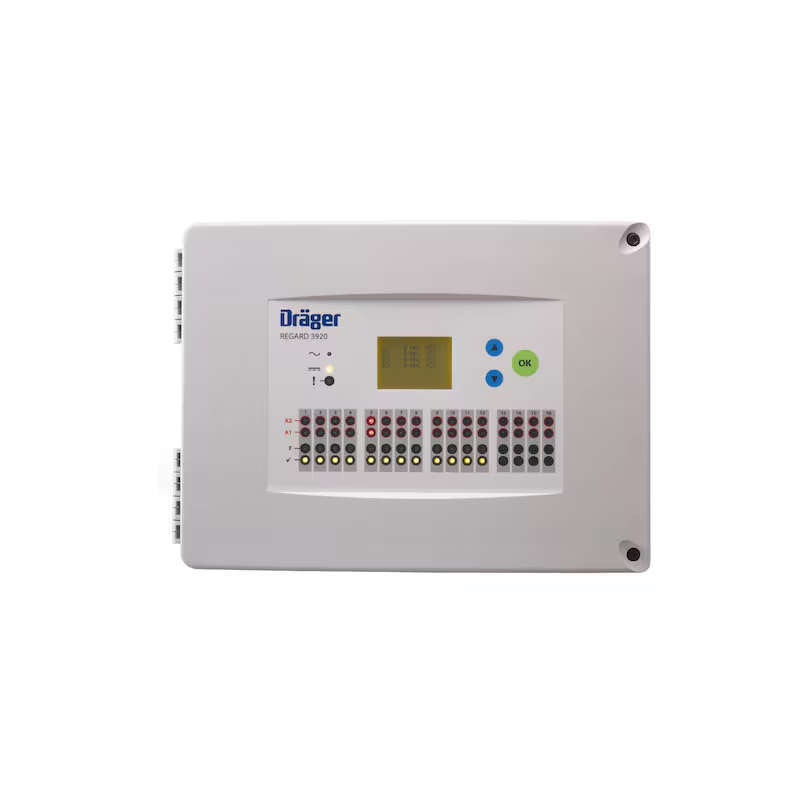

Série Dräger REGARD® 3900

Série Dräger REGARD® 3900 Controlador

- Sistema de controle autônomo com até 16 canais de medição configuráveis
- Configuração modular para personalização específica da planta

Características

Os dispositivos da série Dräger REGARD® 3900 podem ser usados como controladores autônomos. Você pode configurar até 16 canais de medição. Além disso, a configuração modular permite customizar as unidades de controle às demandas da fábrica. Também dá para incorporar outros recursos aos alarmes existentes.


Módulos de entrada

Pode-se conectar até quatro transmissores de 4 a 20 mA com cabos de 2 ou 3 fios a um módulo de entrada. Até um total de quatro módulos de entrada por controlador podem ser instalados. Cada módulo está equipado com três relés. Esses relés oferecem saídas SPOC comuns: Falha, Alarme 1 e Alarme 2. Adicionalmente, os dois níveis de alarmes são totalmente configuráveis e podem ser ajustados com as opções ascendente ou descendente e com trava ou sem trava. O módulo de relé pode ativar um terceiro alarme.

Módulo de relé

É possível adicionar dois módulos de relé ao controlador do REGARD 3900. Cada módulo está equipado com oito relés. O primeiro relé é dedicado como um relé de “falha” e não pode ser reconfigurado. Os outros sete relés podem ser configurados para alarmes “individual”, “comum” ou "de votação”. Um “alarme 3” adicional é oferecido pelo módulo de relé juntamente com um segundo limiar de falha. Os relés de alarme são reconhecidos pelos botões no painel frontal. O relé opera com corrente de circuito aberto ou fechada.

Módulo saída (módulo repetidor)

Cada módulo repetidor de 4 a 20 mA repete o sinal de até oito entradas. Isto permite a indicação ou o registro dos níveis de gás por outras unidades de controle. Pode-se instalar até dois módulos de saída analógicos.

Configuração

​Você configura sua unidade de controle rápida e facilmente com o software de configuração Config 3900 em laptop ou desktop. Em novas instalações, a configuração é preparada off-line e carregada durante o comissionamento. Para manutenção, você pode fazer o download da configuração do sistema para uma verificação. O cabo de comunicação necessário pode ser obtido como acessório. Utilizando os botões no painel frontal, o REGARD 3920 pode ser facilmente ajustado. O menu de configuração é fácil de entender.

Montagem e instalação

​A carcaça robusta do REGARD 3900 e 3920 não permite entrada de poeira e jatos de água (IP65). Assim, essas unidades de controle podem ser instaladas em segurança. O REGARD 3910 é dotado de visor embutido e placa traseira. É fácil montar em gabinetes. Os módulos também podem ser instalados.

Solução gateway

​O Modbus Gateway REGARD 3900 é uma interface que converte o protocolo CAN em Modbus RTU. Assim, permite a comunicação entre a unidade de controle do REGARD 3900 (CAN) e o RVP 3900 (painel de visualização remota) ou outros sistemas (Modbus RTU). Outros possíveis gateways: Gateway Modbus TCPIP e PROFIBUS®. Usados para transferir dados a sistemas de controle de terceiros.
